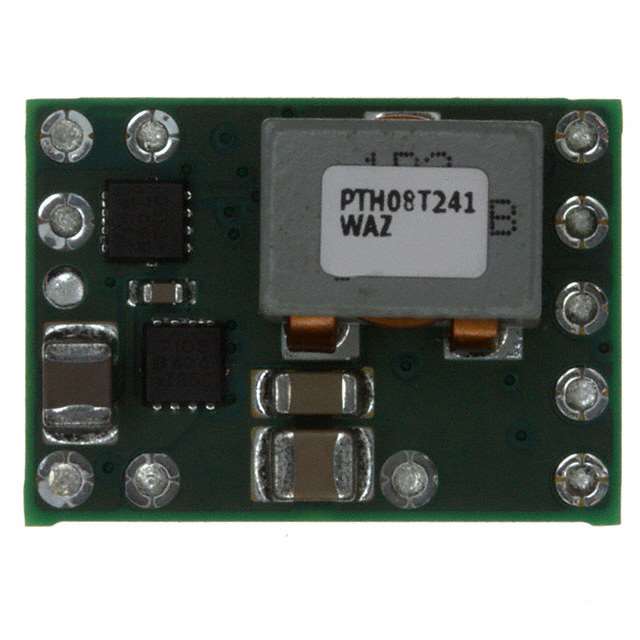

PTH08T241WAZ - Texas Instruments
Die Bilder dienen nur als Referenz Siehe Produktspezifikationen
Kynix Teil #: KY33-PTH08T241WAZ
Hersteller Teil #: PTH08T241WAZ
Produktkategorie: DC DC Converters
Hersteller: Texas Instruments
Beschreibung: DC DC CONVERTER 0.69-5.5V
Verpackung: 11-SMD Module
Menge:
Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform
Vorlaufzeit: 3(168 Hours)
Datenblatt:
PTH08T241WAZ Datenblatt
PTH08T241WAZ Datenblatt
Spezifikationen
Attribute
Attribute Value
Lifecycle Status
ACTIVE (Last Updated: 6 days ago)
Factory Lead Time
6 Weeks
Mounting Type
Surface Mount
Package / Case
11-SMD Module
Surface Mount
NO
Number of Pins
11
Weight
5g
Voltage - Input (Nom)
5V
Power Dissipation (Max)
55W
Operating Temperature
-40°C~85°C
Packaging
Tray
Series
PTH08T241W
Size / Dimension
0.87Lx0.62W x 0.36 H 22.1mmx15.8mmx9.1mm
JESD-609 Code
e1
Part Status
Active
Moisture Sensitivity Level (MSL)
3 (168 Hours)
Number of Terminations
11
ECCN Code
EAR99
Type
Non-Isolated PoL Module
Terminal Finish
Tin/Silver/Copper (Sn/Ag/Cu)
Applications
ITE (Commercial)
Additional Feature
REMOTE SHUTDOWN
HTS Code
8504.40.85.00
Terminal Position
UNSPECIFIED
Terminal Form
UNSPECIFIED
Peak Reflow Temperature (Cel)
260
Number of Functions
1
Terminal Pitch
2.54mm
Depth
15.75mm
Base Part Number
TH08T241
Number of Outputs
1
Approval Agency
UL, CSA
Efficiency
95%
Voltage - Input (Max)
14V
Voltage - Input (Min)
4.5V
Trim/Adjustable Output
YES
Current - Output (Max)
10A
Current - Output
10A
Output Power
55W
Max Output Voltage
5.5V
Voltage - Output
5.5V
Protections
OUTPUT OVER CURRENT;THERMAL
Control Mode
VOLTAGE-MODE
Current - Output 1
10A
Total Power Output-Max
33W
Min Output Voltage
690mV
Switching Frequency-Max
400kHz
Isolation
Non-Isolated
Features
Remote On/Off, OCP, OTP, UVLO
Height
8.64mm
Thickness
8.39mm
Radiation Hardening
No
RoHS Status
ROHS3 Compliant
Flammability Rating
UL94 V-0
Lead Free
Lead Free
Suche nach Teilenummer:PTH08T241WAZ Enthaltenes Wort ist 4
| Telefon | Teilenummer | Paket | Beschreibung |
|---|---|---|---|
| PTH08T241WAZ | 11-SMD Module | DC DC CONVERTER 0.69-5.5V | |
| PTH08T240WAZT | 11-SMD Module | Module DC-DC 1-OUT 0.69V to 5.5V 10A 11-Pin DIP Module T/R | |
| PTH08T240WAS | 11-SMD Module | DC DC CONVERTER 0.69-5.5V | |
| PTH08T240WAST | 11-SMD Module | MODULE PIP 14VIN 10A ADJ 11SMD |
Verwandte Teile in PTH08T241WAZ
PTH08T241WAZ Verwandtes Stichwort.
Suchen Sie nach anderen Teilen wie
PTH08
Häufig gestellte Fragen
How long is the RoHS compliant?
Two year warranty
Die Bilder dienen nur als Referenz Siehe Produktspezifikationen
Kynix Teil #: KYundefined-undefined
Hersteller Teil #:
Produktkategorie:
Hersteller:
Beschreibung: DC DC CONVERTER 0.69-5.5V
Verpackung: 11-SMD Module
Menge:
Bleifrei-Status / RoHS-Status Bleifrei / RoHS-konform
Vorlaufzeit: 3(168 Hours)
Datenblatt:
Datenblatt
Datenblatt
Lagerbestand: 29 Kann sofort geliefert werden
Stückpreis: 21.33326
| Menge. | Stückpreis |
|---|---|
| 1+: | $21.33326 |
| 10+: | $20.12572 |
| 100+: | $18.98652 |
| 500+: | $17.91181 |
| 1000+: | $16.89794 |
